Мобильные сортировочные установки серии NFS
Мобильные сортировочные комплексы на гусеничном ходу
Для адаптации к требованиям современного рынка инертных материалов компания NFLG производит мобильные компактные сортировочные установки на гусеничном ходу серии NFS. Передвижные установки позволяют эффективно использовать рабочее пространство карьера. Под любые задачи клиентов на платформу могут быть установлены сита необходимых фракций.
Основным преимуществом сортировочного оборудования NFLG с модульной компактной конструкцией является сверхточная сортировка по фракциям в соответствии с ГОСТ 32703-2014. Сортировочные грохоты NFLG сконструированы с расчетом на тяжелые условия эксплуатации в карьерах и работы в режиме 24/7. Мощный дизельный двигатель от Cat повышает производительность оборудования.
Модельный ряд мобильных сортировочных установок компании NFLG охватывает все основные типоразмеры, применяемые на горных и строительных предприятиях. Установки серии NFS идеально подходят для работы в комбинации с мобильными дробилками NFLG серий NFJ, NFС и NFI.

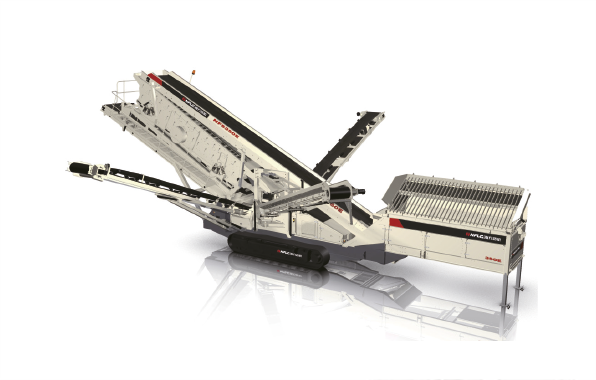

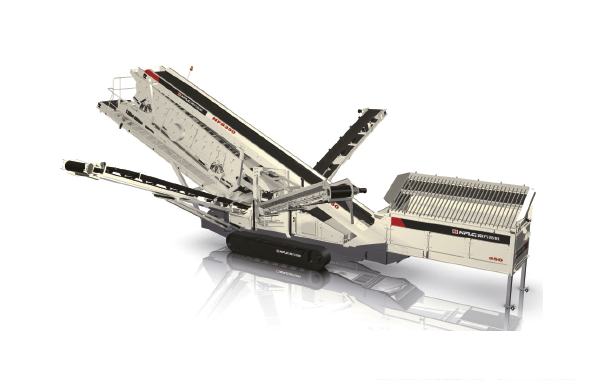

Мобильная сортировочная установка NFS 350 включает в себя трехдековый сортировочный грохот 3NYK 1560. В целях повышения производительности и точности сортировки угол наклона грохота адаптируется к сортируемому материалу. Сортировочный грохот выпускает до 4 конечных фракций готового материала.
Технические характеристики NFS 350
|
Модель установки |
NFS 350 |
|
Модель грохота
|
3NYK 1560
|
|
Количество сит (дек)
|
3
|
|
Максимальный размер фракции на входе, мм
|
150
|
|
Размер сит, мм |
1520 х 6100
1520 х 6100
1520 х 5950
|
|
Площадь просеивания, м² |
верхний слой: 9,3
средний слой: 9,3
нижний слой: 9,3
|
|
Рабочая скорость, об/мин |
1000 |
|
Максимальная производительность, т/ч
|
500
|
|
Модель двигателя/мощность, кВт
|
Cat C4,4/96,5
|
|
Вес, т
|
38
|
|
Транспортные габариты, м
|
19,3 х 3,0 х 3,6
|
Мобильная сортировочная установка NFS 550 включает в себя двухдековый грохот 2NYK 1548. Два яруса сит изготовлены из прочной высоколегированной стали. Грохот предназначен для сортировки крупнокускового материала перед 1-ой стадией дробления. Оптимальны для работы в комплексе с мобильной щековой дробилкой NFJ.
Технические характеристики NFS 550
|
Модель установки |
NFS 550 |
|
Модель грохота
|
2NYK 1548
|
|
Количество сит (дек)
|
2
|
|
Максимальный размер фракции на входе, мм
|
150
|
|
Размер сит, мм |
1520 х 4860
1520 х 3600
|
|
Площадь просеивания, м² |
верхний слой: 7,3
нижний слой: 5,4
|
|
Рабочая скорость, об/мин |
1000 |
|
Максимальная производительность, т/ч
|
500
|
|
Модель двигателя/мощность, кВт
|
Cat C4,4/96,5
|
|
Вес, т
|
32
|
|
Транспортные габариты, м
|
14,7 х 3,0 х 3,4
|
Мобильная сортировочная установка на гусеничном ходу обновленной модели NFS 550CZ применяется для просеивания и обработки липких и влажных материалов. Комплекс широко применяется при переработке твердых бытовых отходов, строительных отходов, компоста, шлака мусоросжигательных заводов, битуминозного угля (черный уголь) и других материалов.
Технические характеристики NFS 550CZ
|
Модель установки |
NFS 550CZ |
|
Модель грохота
|
NFCZ 1548
|
|
Количество сит (дек)
|
2
|
|
Максимальный размер фракции на входе, мм
|
300
|
|
Размер сит, мм |
-
|
|
Площадь просеивания, м² |
-
|
|
Рабочая скорость, об/мин |
- |
|
Максимальная производительность, т/ч
|
200
|
|
Модель двигателя/мощность, кВт
|
Cat C4,4/96,5
|
|
Вес, т
|
32
|
|
Транспортные габариты, м
|
14,7 х 3,0 х 3,4
|
Мобильная сортировочная установка NFS 780 оснащена мощным трехдековым горизонтальным виброгрохотом 3NTH 1860 для получения готового продукта 4-х типоразмеров. Имеет повышенную производительностью при компактной конструкции, подходит для работы в карьерах, горнодобывающей отрасли и при переработке строительных материалов. Автоматическая система управления обеспечивает простое управление процессом сортировки материалов.
Технические характеристики NFS 780
|
Модель установки |
NFS 780 |
|
Модель грохота
|
3NTH 1860
|
|
Количество сит (дек)
|
3
|
|
Максимальный размер фракции на входе, мм
|
150
|
|
Размер сит, мм |
1930 х 6081
|
|
Площадь просеивания, м² |
верхний слой: 11,7
нижний слой: 11,7
средний слой: 11,7
|
|
Рабочая скорость, об/мин |
730-875 (переменная скорость) |
|
Максимальная производительность, т/ч
|
800
|
|
Модель двигателя/мощность, кВт
|
Cat C6/151
|
|
Вес, т
|
46
|
|
Транспортные габариты, м
|
19,0 х 3,0 х 3,6
|
Вариативность модельного ряда NFLG для идеальной сортировки
|
Модель установки
|
NFS 350
|
NFS 550
|
NFS 550CZ
|
NFS 780
|
|
Модель грохота
|
3NYK 1560
|
2NYK 1548
|
3NTH 1860
|
|
|
Количество сит (дек)
|
3
|
2
|
3
|
|
|
Максимальный размер фракции на входе, мм
|
150
|
300
|
150
|
|
|
Размер сит, мм
|
1520 х 6100
1520 х 6100
1520 х 5950
|
1520 х 4860
1520 х 3600
|
-
|
1930 х 6081
|
|
Площадь просеивания, м²
|
верхний слой: 9,3
средний слой: 9,3
нижний слой: 9,3
|
верхний слой: 7,3
нижний слой: 5,4
|
-
|
верхний слой: 11,7
нижний слой: 11,7
средний слой: 11,7
|
|
Рабочая скорость, об/мин
|
1000
|
-
|
730-875 (переменная скорость)
|
|
|
Максимальная производительность, т/ч
|
500
|
200
|
800
|
|
|
Модель двигателя/мощность, кВт
|
Cat C4,4/96,5
|
Cat C6/151
|
||
|
Вес, т
|
38
|
32
|
46
|
|
|
Транспортные габариты, м
|
19,3 х 3,0 х 3,6
|
14,7 х 3,0 х 3,4
|
19,0 х 3,0 х 3,6
|
|
