Бетонные заводы серии Modul

Универсальные БСУ для производства всех марок бетона

Созданы из преимуществ

Серия Modul представляет собой новое усовершенствованное поколение бетонных заводов, производимых с учетом последних мировых тенденций. Ключевой особенностью БСУ данной серии является модульная конструкция с большим диапазоном производительности.

Серия широко применяется для выпуска бетонных смесей и изделий в жилищном строительстве, строительстве аэропортов, портов, мостов и других крупных строительных объектов. В стандартной комплектации БСУ оснащены 4-мя бункерами инертных материалов объемом 16 м³. По желанию заказчика объем и количество бункеров могут быть увеличены.

На установках реализована новая конструкция подъемного конвейера шевронного типа, которая позволяет эксплуатацию установки на ровной площадке без приямка. Высокоточная дозация инертных материалов реализована путем расположения отдельной весовой под каждым холодным бункером. Такое исполнение узла гарантирует выпуск качественного, прочного и надежного бетона.

Интеллектуальное управление вашим бетонным заводом

Ленточный конвейер бетонного завода NFLG серии Modul

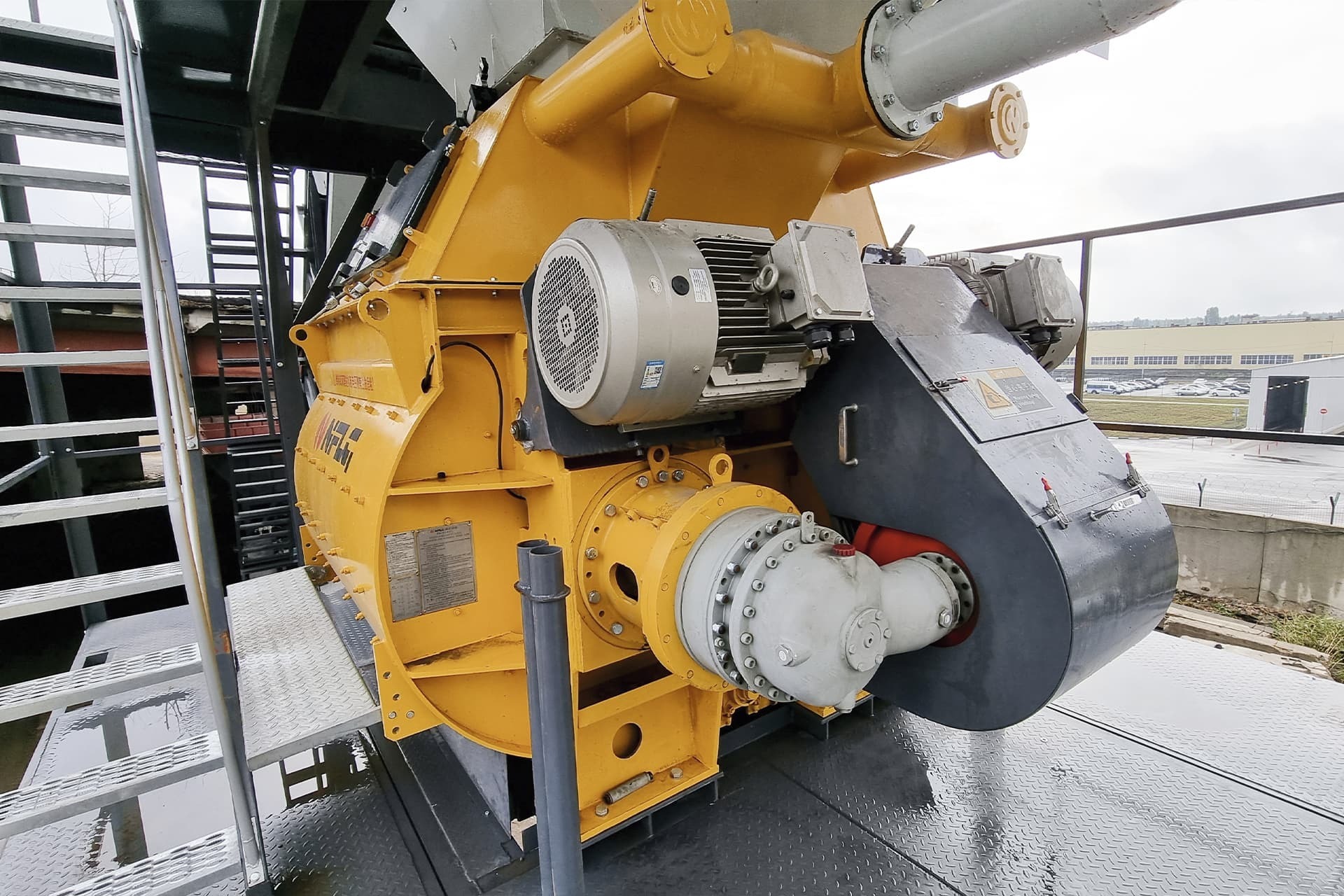

Двухвальный смеситель БСУ серии Modul производства NFLG

Гарантированные показатели качества бетона

Одним из безусловных преимуществ БСУ обновленной серии является возможность выдавать заявленную производительность. Стабильные показатели по выпуску смеси достигаются за счет технологической особенности завода, так называемой «три замеса в цикле»: один на весах, один в промежуточном бункере, один в миксере. Благодаря такой конструкции смесительная установка может выпускать замес каждые 30 сек.

БСУ оборудованы двухвальным смесителем с запатентованной конструкцией лопастей спирального типа, позволяющей существенно сократить время перемешивания и улучшить качество выпускаемых смесей. Миксер поддерживает смешивание компонентов по всей плоскости внутреннего объема за счет особенной конструкции лопастей: между подвижными частями и неподвижной массой не более 10 см. Расстояние между проходками спиралей не превышает 4 см, это позволяет производить замес от 12 сек.

Стандартная комплектация завода предусматривает возможность использования трех дозаторов сыпучих материалов, а также двух дозаторов химических добавок и увеличенного дозатора воды для циклов промывки смесителя. Все серии БСУ оснащены системой пылеудаления из установки вовремя смешивания. Это позволяет устанавливать оборудование не только на улице, но и внутри помещений для организации производства ЖБИ.

Автоматическое управление бетонным заводом осуществляется с помощью промышленного компьютера. Программный интерфейс на русском языке позволяет полностью контролировать весь технологический процесс и своевременно решать производственные задачи.

Качество БСУ подтверждено сертификатом ГОСТ Р, а система управления на производстве имеет сертификат ISO. Для удобства проведения работ по обслуживанию на БСУ предусмотрено наличие лестниц, трапов и сервисных площадок.

Преимущества бетоносмесительных установок Modul

Широкий диапазон выпуска бетона от 50 до 150 м³/ч, а также выбор вариантов комплектаций согласно техническому заданию заказчика

Новая конструкция подъемного конвейера шевронного типа, которая позволяет эксплуатацию установки на ровной площадке без приямка

Высокоточная дозация инертных материалов, реализованная путем расположения отдельной весовой под каждым холодным бункером

Запатентованная технология NFLG Mixing Institute «три замеса в цикле»: один на весах, один в промежуточном бункере, один в миксере. Благодаря такой конструкции смесительная установка может выпускать замес каждые 30 сек

Комплектация системой пылеудаления из установки вовремя смешивания. Благодаря наличию блока рукавных фильтров оборудование можно эксплуатировать не только на улице, но и внутри помещений для организации производства ЖБИ

Предварительная сборка бетоносмесительной установки на тестовой площадке фабрики в Цуаньчжоу (КНР) дает 100% гарантию стабильной работы установки даже при тяжелых условиях эксплуатации в регионах России

Технические характеристики

Модель Modul		50	75	100	150
Производительность, м³/ч		50	75	100	150
Смеситель	Мощность, кВт	2 х 22	2 х 30	2 х 37	2 х 55
Смеситель	Объем, м³	1	1,5	2	3
Бункер инертных материалов, кол-во/ м³		3 х 16	3 х 16	4 х 16	4 х 20
Вместимость дозатора и точность взвешивания	Инертных, кг	2200 ± 2%	3300 ± 2%	2 х 1600 ± 2% 2 х 2400 ± 2%	2 х 2400 ± 2% 2 х 3600 ± 2%
	Цемента, кг	600 ± 1%	900 ± 1%	1200 ± 1%	1800 ± 1%
	Воды, кг	300 ± 1%	400 ± 1%	500 ± 1%	800 ± 1%
	Хим. добавок, л	50 ± 1%		25 ± 1% 50 ± 1%
Полная мощность установки, кВт		82	108	127	178

Любой вариант исполнения узлов и агрегатов

Производим БСУ, учитывая все требования клиента:

Количество (4/5/ и более) и расположение бункеров инертных материалов (в линию относительно конвейера, Г-образно, L-образно или Т-образно)

nflg n word_Монтажная область 1

Объем переходного бункера и дозаторов инертных материалов и воды

nflg n word_Монтажная область 1

Объем и количество дозаторов сыпучих материалов и химических добавок

nflg n word_Монтажная область 1

Тип смесителя: с двумя горизонтальными валами стандартной
конструкции, двухвальный смеситель запатентованной спиральной конструкции, планетарный смеситель нового поколения

nflg n word_Монтажная область 1

Максимальный замес смесителя
