Бетонный завод SKIP


Бетонный завод серии SKIP

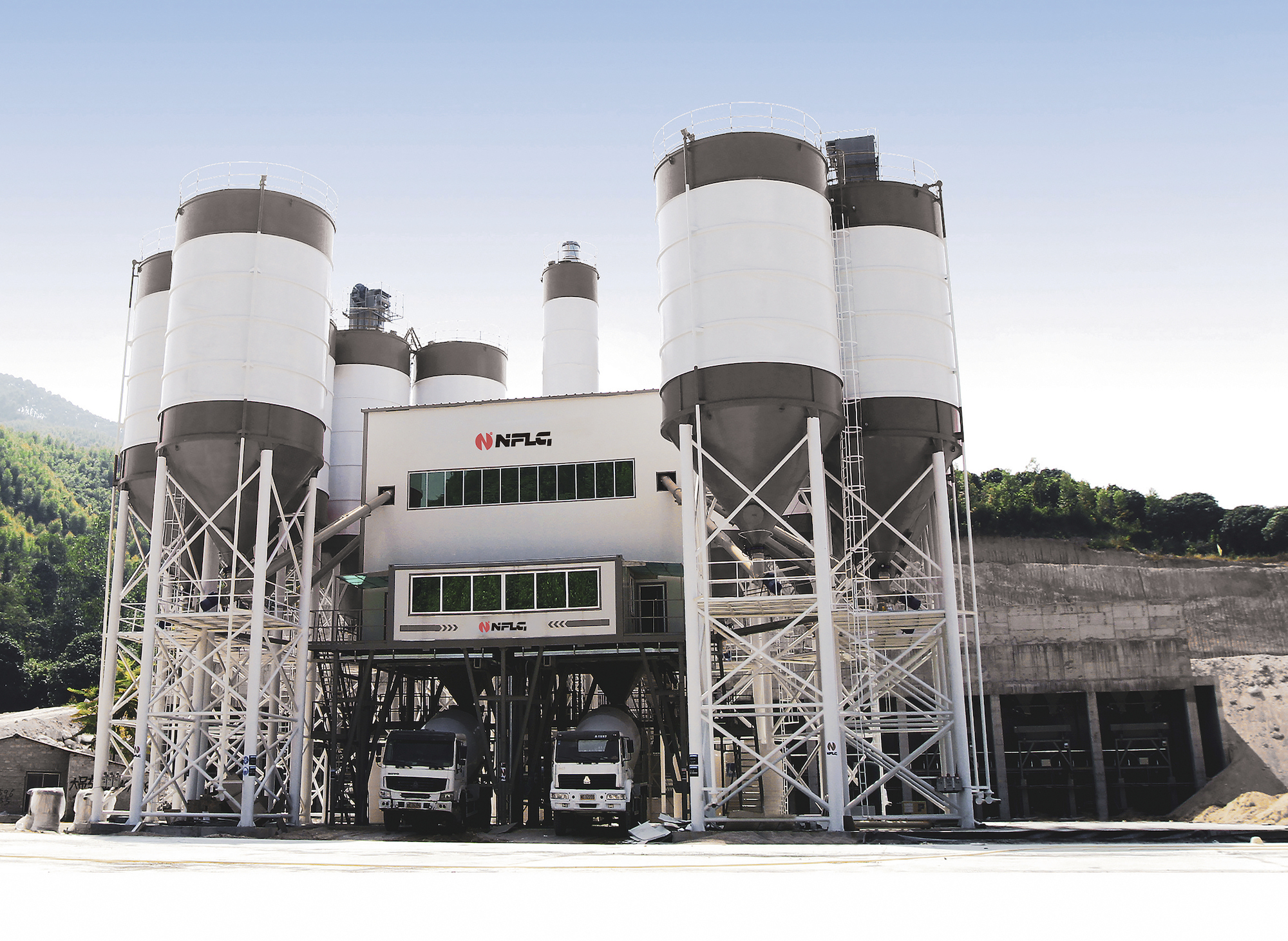

NFLG представляет быстромонтируемый компактный бетонный завод серии SKIP, производительностью
до 200 м³/ч. Отличительной особенностью серии является наличие скипового подъемника. Скип, необходимый для подачи заполнителей бетонной смеси (песок, гравий, щебень), состоит из подвижного бункера, перемещаемого
по направляющим электролебедкой.



Оригинальная схема разгрузки скипа с донным затвором позволяет надежно освобождать подъемный механизм без запыления и налипания материалов, а также увеличить скорость разгрузки. БСУ оборудованы специальной системой защиты, полностью предотвращающей падение скипа.



Базовое оснащение БСУ включает в себя 4 бункера для инертных материалов разных фракций объемом

до 20 м³. По желанию заказчика возможна поставка бункеров увеличенного объема.



Под бункерами БСУ производительностью до 75 м³/ч установлен ленточный конвейер-дозатор, на БСУ производительностью от 100 м³/ч дозаторы установлены под каждым бункером. Компоненты смеси подаются из бункеров посредством открытия шиберных заслонок в автоматическом режиме.

Двухвальный бетоносмеситель NFLG установлен на эстакаде с высотой выгрузки готовой продукции 3,9 метра.

За один цикл происходит производство 1 м³ готового бетона или раствора.

Цикл длится менее 60 секунд. Смеситель оптимален для выпуска всех видов смесей, а также для производства высокомарочного бетона с малым содержанием воды и высоким содержанием цемента.


Качество БСУ подтверждено сертификатом ГОСТ Р, а система управления на производстве имеет сертификат ISO.


Для удобства проведения работ по обслуживанию на БСУ предусмотрено наличие лестниц, трапов и сервисных площадок.






Главные преимущества:





n Модульная конструкция завода;





n Бетонно-растворный узел не требует большой площади для размещения;





n Точное взвешивание заполнителей;





n Усовершенствованная система пылеочистки;





n Удобное сервисное обслуживание агрегатов завода;





n Расположение кабины оператора на земле, что соответствует требованиям технической безопасности.






Технические характеристики серии







Модель Skip





50



75



100



150



200



Производительность, м³/ч



50

75

100

150

200
 Смеситель



Мощность, кВт



2 х 22

2 х 30

2 х 37

2 х 55

2 х 75

Объем, м³



1



1,5

2

3

4,5



Бункер инертных материалов, кол-во/м³



4 х 16 4 х 20
Вместимость дозатора и точность взвешивания



Инертных





2200

± 2%





3300

± 2%





4000

± 2%





6000

± 2%



8000

± 2%



Цемента





600 ±1%



900 ±1%

1200 ±1%

1800 ±1%

2400 ±1%



Воды





300 ±1%



400 ±1%

500 ±1%

800 ±1%

1200 ±1%



Хим. добавок



50 ±1%

50 ±1%

  50 ± 1%

   50 ± 1%

80 ± 1%



Полная мощность установки, кВт



120

165

195

250

265



Высота выгрузки, м



3,9
