Грунтосмесительные установки
Применение технологии комплексной стабилизации и укрепления грунтов
Грунтосмесительные установки представляют собой оборудование для перемешивания грунта и изготовления цементогрунтовых, битумогрунтовых, цементнощебеночных смесей, а также легких товарных бетонов, используемых в дорожно-строительных работах. Применяемая технология обеспечивает создание прочных износостойких конструкций и площадок с высокими качественными характеристиками, даже при экстремальных нагрузках.
Выпущенные на грунтосмесительных установках смеси широко применяются при ремонте и реконструкции существующих автомобильных дорог, при строительстве автомобильных дорог IV–V категории, для временных, технологических, вспомогательных и грунтовых дорог, тротуаров, парковых, пешеходных и велодорожек, при создании прочных оснований под строительство объектов различных категорий, для оснований под устройство промышленных полов, укладке тротуарной плитки и оснований под железнодорожные пути. Готовые смеси могут быть использованы и в качестве основания на сложных объектах в условиях вечной мерзлоты.
Грунтосмесительные установки не оказывают негативного воздействия на окружающую среду, могут работать полностью в автономном режиме и имеют широкий спектр выбора связующего материала.
Грунтосмесители NFLG зарекомендовали себя как оптимальное оборудование для строительных организаций, выпускающих большое количество бетона одной марки, а также для дорожного и аэродромного строительства. Использование установок серии Osnova на производстве даст Вам гарантию кардинального улучшения качества и долговечности дорожного покрытия.
Конструкция грунтосмеса серии Osnova
1. Агрегат питания
1.1 Бункеры инертных
1.2 Питатели
1.3 Сборный конвейер
2. Запатентованный двухвальный смеситель непрерывного действия
3. Система подачи битумной эмульсии
4. Бункер-дозатор цемента
5. Силос
6. Бункер-накопитель готовой смеси

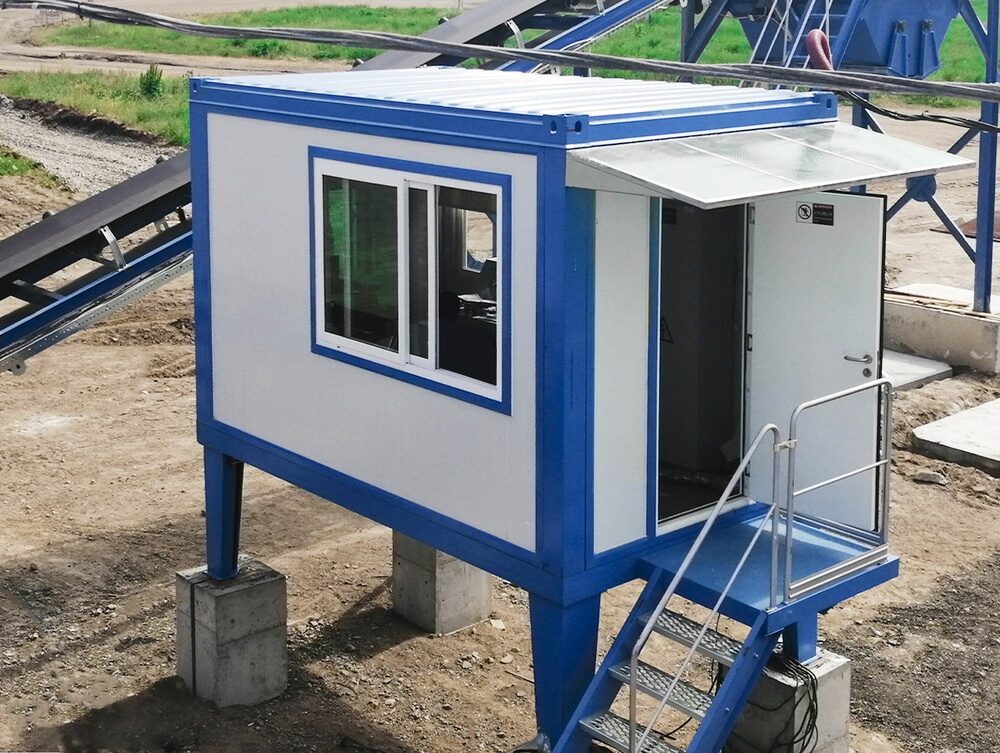

7. Кабина оператора
8. Затвор бункера
9. Высота под автомобиль 3,8 м
Обзор работы грунтосмесительной установки
Грунтосмесительное оборудование полностью адаптировано для эксплуатации в сложных климатических условиях регионов России. Например, стабильная работа спецтехники сохраняется при резких температурных перепадах, а также к работе на низкокачественных инертных материалах.
Все узлы и агрегаты установок, такие как бункеры инертных материалов, конвейеры, запатентованный двухвальный смеситель непрерывного действия, системы насосов для подачи различных добавок, емкости для хранения компонентов будущей смеси, силосы, битумное хозяйство поставляются с фабрики NFLG в Китае.
В состав смесительных установок входят проверенные комплектующие от мировых брендов: SIEMENS, MITSUBISHI, WAMGROUP, SCHNEIDER ELECTRIC, METTLER TOLEDO, SCHMERSAL, SEW-EURODRIVE, FESTO, OMRON, BONFIGLIOLI, AirTAC.
Технические характеристики
|
Модель
|
350B
|
500 | 800 | 1000 | |
|---|---|---|---|---|---|
|
Производительность, т/ч
|
до 350
|
до 500 | до 800 | до 1000 | |
|
Бункеры инертных, м³
|
4 х 13 | ||||
|
Максимальный размер инертного материала, мм
|
≤ 80 | ||||
|
Погрешность инертных
|
± 1% | ||||
|
Погрешность подачи цемента
|
± 0,5% | ||||
| Погрешность подачи воды | ± 0,5% | ||||
| Погрешность подачи битума | ± 0,5% | - | - | - | |
|
Мощность, кВт
|
140
|
165 | 230 | 250 | |
Любой вариант исполнения узлов и агрегатов
Количество (3/4 и более) и расположение бункеров инертных материалов (в линию относительно конвейера, Г-образно, L-образно или Т-образно)
Оснащение системой подачи битумной эмульсии
Максимальный замес смесителя
Расположение накопительного бункера (под смесителем, после конвейерной ленты)
Количество и объем силосов для хранения сыпучих материалов
Битумное хозяйство (вертикальное/горизонтальное исполнение, количество и объем емкостей)
